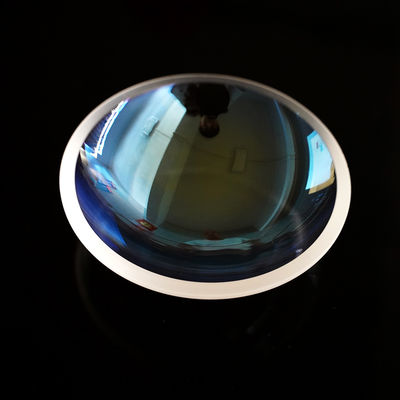

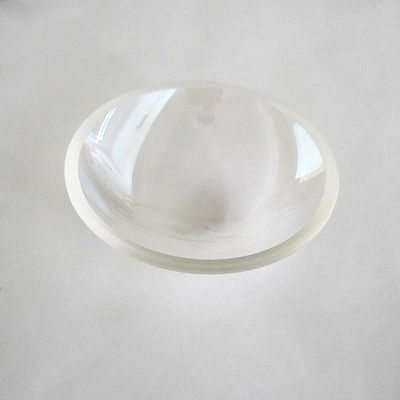

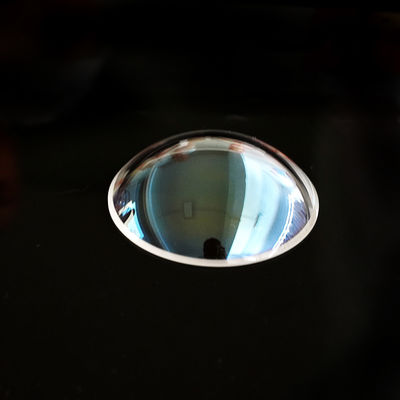

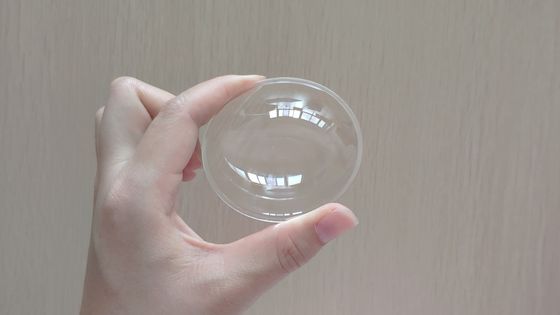

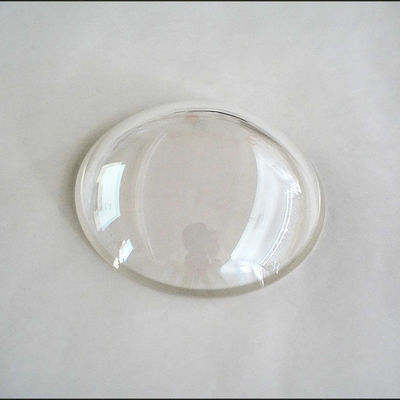

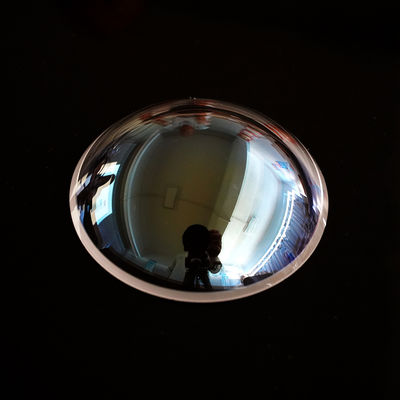

Focal Length Concave Glass Nova Display Fiber Uncoated Plano-concave Lenses Custom Meniscus Lens
제품 사양
원산지:
상하이, 중국
브랜드 이름:
Advance
모델 번호:
001
최소 주문 수량:
10개 부분
가격:
$50.00/Pieces 10-99 Pieces
공급 능력:
달 당 10000000 조각/조각
제품 세부정보
Application Area:
맞춤형 메니스커스 렌즈
Lenses Material:
유리
Surface Quality:
10/5~60/40 (맞춤형)
Lenses Color:
분명한
Focal Length:
관습
Diameter:
관습
제품 설명
초점 거리 오목 유리 Nova 디스플레이 섬유 코팅되지 않은 평면 오목 렌즈 맞춤형 메니스커스 렌즈
그만큼초점 거리 오목 유리 Nova 디스플레이 섬유 코팅되지 않은 평면 오목 렌즈 맞춤형 메니스커스 렌즈디스플레이, 광섬유 및 이미징 시스템의 고성능 조명 제어를 위해 설계된 정밀 광학 부품입니다. 초점 거리와 곡률을 신중하게 고려하여 설계된 이 렌즈 제품군에는 응용 분야 요구 사항에 따라 빛을 효과적으로 발산하거나 시준하기 위한 평면 오목 및 메니스커스 형상이 포함되어 있습니다.
고품질 광학 유리로 제조되었으며,초점 거리 오목 유리 Nova 디스플레이 섬유 코팅되지 않은 평면 오목 렌즈 맞춤형 메니스커스 렌즈최소한의 광학 수차, 높은 투과율 및 기계적 안정성을 보장합니다. 코팅되지 않은 표면 디자인은 코팅이 불필요하거나 광 투과 특성을 방해할 수 있는 섬유 커플링, 실험실 테스트 또는 시스템 프로토타이핑과 같은 응용 분야에 적합합니다. 사용자 정의 옵션을 사용하면 초점 거리, 직경 및 곡률을 정밀하게 조정하여 다양한 포토닉 응용 분야에서 최적의 빔 형성 및 균일성을 달성할 수 있습니다.
이러한 렌즈를 광학 어셈블리에 통합함으로써 엔지니어는 디스플레이 선명도를 향상시키고, 광섬유 결합 효율성을 향상시키며, 복잡한 시스템의 광 분포를 제어하는 동시에 재료 내구성과 장기적인 안정성을 유지할 수 있습니다.
명세서
| 재료 | BK7 또는 기타 광학 유리, 석영, 사파이어, Ge, Si, ZnSe, CaF2 등 |
|---|---|
| 지름 | 1.5~300mm |
| 반지름 | R0.8mm-무한 |
| 초점거리 | -30000mm~+30000mm |
| 중심 두께 공차 | +/-0.01mm |
| 직경 공차 | +/-0.005mm |
| 초점 거리 허용 오차 | +/-1% |
| 표면 정확도 | N=1~3 |
| 불규칙 | ΔN=0.1~0.5 |
| 디센터 | 3''~1'' |
| 표면 품질 | 10/5~60/40 |
| 코팅 | 요청 시 |
| 적용분야 | 이미징, 조명, 레이저 등 |
장점
- 정확한 초점 제어:맞춤형 초점 거리는 복잡한 광학 시스템에서 정확한 빔 발산 또는 시준을 가능하게 합니다.
- 최소 수차:평면 오목 및 메니스커스 형상은 구면 수차를 줄이고 균일한 빔 품질을 유지합니다.
- 높은 전송 효율:광학 등급 유리는 코팅 없이 92% 이상의 투과율을 제공하여 원래의 광도를 보존합니다.
- 맞춤설정 가능한 크기:직경, 곡률 및 초점 거리는 특정 Nova 디스플레이, 광섬유 또는 레이저 응용 분야에 맞게 조정할 수 있습니다.
- 내구성과 안정성:고품질 유리는 열적 및 기계적 안정성을 보장하여 시간이 지나도 광학 성능을 유지합니다.
- 다목적 광학 솔루션:실험실 설정, 광섬유 커플링, 디스플레이 시스템 및 프로토타입 개발에 적합합니다.
응용 분야
- Nova 디스플레이 시스템:고급 광학 디스플레이의 빛 경로를 최적화하고 디스플레이 균일성을 개선합니다.
- 광섬유:광섬유 결합 및 신호 전송을 위한 빔 형성 및 발산 제어.
- 레이저 시스템:연구 또는 산업 응용 분야에서 레이저 빔을 시준하거나 확장합니다.
- 이미징 및 광학 연구:정밀한 조명 제어가 필요한 실험실 광학 설정.
- 프로토타입 제작 및 개발:실험적인 광학 어셈블리를 위한 맞춤형 메니스커스 렌즈.
- 교육 및 훈련:실험실에서 광학 발산 및 빔 형성 원리를 시연합니다.
제품Q&A(기술중심)
Q1: 초점 거리 오목 유리 Nova 디스플레이 섬유 코팅되지 않은 평면 오목 렌즈 맞춤형 메니스커스 렌즈의 기능은 무엇입니까?
A: 이 렌즈군은 광선을 정확하게 제어하고 발산하도록 설계되었습니다. 평면 오목 렌즈는 일반적으로 빛을 확장하는 데 사용되는 반면, 메니스커스 렌즈는 구면 수차를 줄이고 광학 어셈블리의 이미지 품질을 향상시킵니다.
Q2: 이 렌즈는 왜 코팅되지 않았나요?
A: 코팅되지 않은 렌즈는 자연스러운 투과 특성을 유지하고 특정 파장과의 간섭을 방지하므로 코팅이 불필요한 광섬유, 실험실 연구 및 특정 디스플레이 응용 분야에 이상적입니다.
Q3: 초점 거리는 렌즈 성능에 어떤 영향을 줍니까?
A: 평면 오목 렌즈의 음의 초점 길이는 빛의 발산을 일으키는 반면, 메니스커스 렌즈의 맞춤형 초점 길이는 빔 모양을 정밀하게 제어하여 수차를 줄이고 균일성을 향상시킵니다.
Q4: 이 렌즈에는 어떤 재료가 사용됩니까?
A: BK7이나 용융실리카 등 고품질 광학유리를 사용하여 정밀 광학 용도에 적합한 높은 투과율, 기계적 안정성, 내열성을 보장합니다.
Q5: 이 렌즈는 어떤 용도에 가장 일반적으로 사용됩니까?
A: Nova 디스플레이 시스템, 광섬유 어셈블리, 레이저 시준, 이미징 연구, 광학 프로토타이핑 및 정밀한 조명 조작이 필요한 실험실 실험에 널리 사용됩니다.
