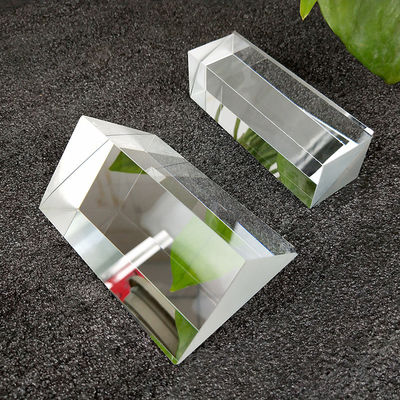

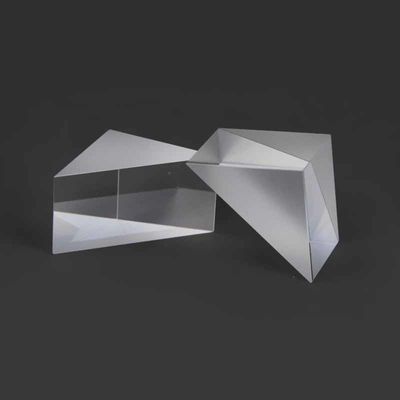

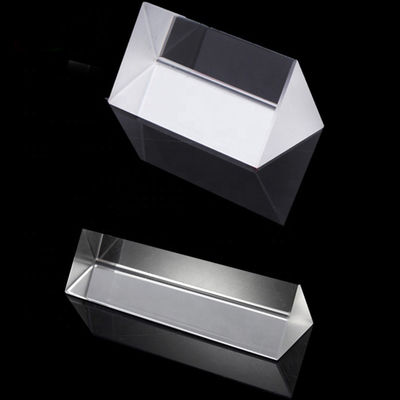

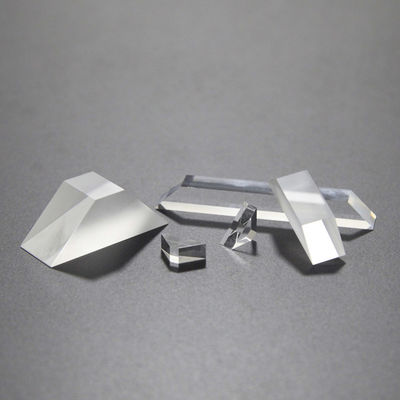

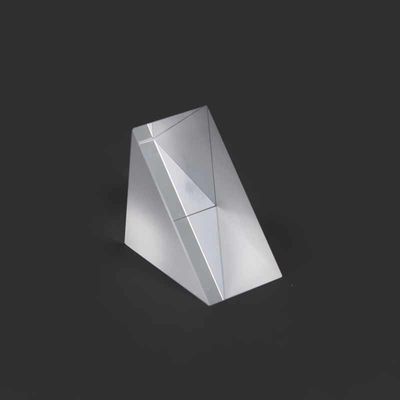

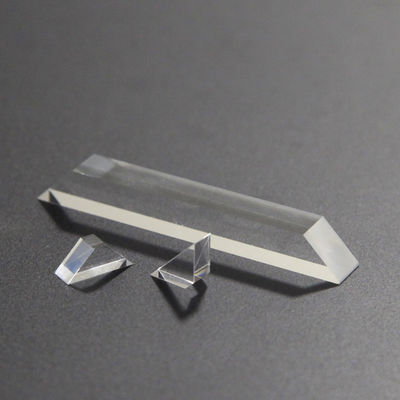

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope

품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
품질 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 공장
제품 사양
원산지: 상하이, 중국
브랜드 이름: advance
모델 번호: 005
최소 주문 수량: 10개 부분
가격: $100.00/Pieces 10-99 Pieces
공급 능력: 달 당 10000000 조각/조각
제품 세부정보
Material: BK7 (맞춤형)
Customized Support: OEM, ODM
Length: 3-100mm (맞춤형)
Dimension Tolerance: +/-0.01mm
Width: 3-100mm (맞춤형)
Angle Tolerance: 3"~2'
Height: 3-100mm (맞춤형)
Flatness: N=1~3
Length Tolerance: +/-0.01mm
Width Tolerance: +/-0.01mm
Surface Quality: 10/5~60/40 (맞춤 설정 가능)
Application Area: 잠망경
제품 설명
잠망경용 맞춤형 3-100mm 광학 BK7 유리 직각 프리즘
기능의맞춤형 3-100mm 광학 BK7 유리프리즘은 단순한 빛의 굽힘 이상으로 확장됩니다. 로 사용될 때잠망경용 직각 프리즘, 빗변은 TIR용으로 코팅되지 않거나 보호된 알루미늄 또는 은으로 처리되어 특정 각도에서 성능을 향상시킬 수 있는 고효율 반사기 역할을 합니다. 우리는맞춤형 3-100mm 광학다양한 범위에서 설계자는 3mm 미세 광학 센서부터 100mm 튼튼한 해양 잠망경까지 모든 것에 이러한 프리즘을 구현할 수 있습니다. 이러한 적응성은 구조적 완전성과 결합되어 있습니다.BK7 유리, 만든다잠망경용 직각 프리즘국방, 해양 및 과학 연구 분야의 표준입니다. 기하학적 정밀도를 최우선으로 하여,맞춤형 3-100mm 광학솔루션은 출구 빔이 진입 빔과 완벽하게 정렬되도록 보장하여 복잡한 광학 열차의 패리티 오류를 제거합니다.
Custom BK7 Glass Right Angle Prism for periscope applications
제품 사양
재료 BK7 또는 기타 광학 유리, 석영, 사파이어, Ge, Si, ZnSe, CaF2 등
길이 3~100mm
너비 3~100mm
키 3~100mm
길이 공차 +/-0.01mm
폭 공차 +/-0.01mm
높이 공차 +/-0.01mm
각도 공차 3"~2'
불규칙 ΔN=0.1~0.5
표면 정확도 N=1~3
표면 품질 10/5~60/40
코팅 요청 시
적용분야 이미징, 조명, 레이저 등
기술 사양: BK7 Periscope Prism의 벤치마크
다음 표는 당사 제품에 적용되는 전문가 수준의 표준을 강조합니다.맞춤형 3-100mm 광학 BK7 유리특별히 최적화된 생산잠망경용 직각 프리즘.
특징 맞춤형 3-100mm 광학 사양 운영상 이점
재료 기판 광학 등급 BK7 유리 (N-BK7) 직각 프리즘의 높은 선명도
크기 범위 맞춤형 3-100mm 광학 크기 모든 Periscope 설계에 맞게 확장 가능
각도 공차 < 3각분 ~ < 30각초 직각 프리즘의 정확한 정렬
표면 품질 40-20 ~ 20-10 스크래치 발굴 맞춤형 3-100mm 광학의 낮은 산란
표면 평탄도 633nm에서 λ/4 ~ λ/10 잠망경용 직각 프리즘의 정확한 이미징
코팅 옵션 AR, Al, Ag 또는 코팅되지 않은 TIR BK7 유리 광학에 최적화된 처리량
굴절률 1.5168@587.6nm 맞춤형 3-100mm 광학의 안정적인 광 경로
조리개 지우기 > 얼굴 면적의 90% 직각 프리즘의 최대 시야
Technical specifications and performance data for BK7 glass prisms
주요 기능 및 이점
그만큼맞춤형 3-100mm 광학 BK7 유리시리즈는 고부담 비주얼 시스템에서 안정적인 성능을 제공하도록 제작되었습니다. 다음은 이 기능의 기능적 이점과 다양한 구현입니다.잠망경용 직각 프리즘:
  • 총 내부 반사 효율:그만큼BK7 유리허용합니다잠망경용 직각 프리즘다양한 구성에서 금속 코팅이 필요 없이 거의 100% 효율로 빛을 반사합니다.
  • 광범위한 크기 맞춤화:우리의맞춤형 3-100mm 광학이 기능은 애플리케이션이 마이크로 드론이든 잠수함이든 상관없이직각 프리즘완벽하게 맞습니다.
  • 탁월한 환경 안정성: BK7 유리화학적 얼룩과 환경 악화에 대한 저항력이 있어잠망경용 직각 프리즘수년간의 현장 사용에도 성능을 유지합니다.
제품 갤러리
BK7 glass right angle prism close-up view Custom optical prism manufacturing process Precision optical components quality inspection Right angle prism applications in optical systems Custom 3-100mm optical prism dimensional accuracy Optical glass prism technical specifications
전문가 제품 FAQ: Periscope용 직각 프리즘 마스터하기
이 섹션에서는 제품 선택에 대한 권위 있는 기술적 통찰력을 제공합니다.맞춤형 3-100mm 광학 BK7 유리.
Q1: Periscope용 직각 프리즘으로 BK7 Glass를 선호하는 이유는 무엇입니까?
답변: BK7 유리가시 스펙트럼의 높은 투과율과 물리적 내구성의 탁월한 균형을 제공합니다. 에 대한잠망경용 직각 프리즘, 이 소재는 이미지가 밝고 선명하게 유지되도록 보장하며 이는맞춤형 3-100mm 광학감시에 사용되는 시스템.
Q2: Custom 3-100mm 광학의 크기 범위는 이미지 품질에 어떤 영향을 줍니까?
답변:크기는 변하지만 우리의 품질 기준은 변하지 않습니다. 100mm잠망경용 직각 프리즘더 엄격한 냉각이 필요합니다.BK7 유리내부 스트레스를 방지하는 생산,맞춤형 3-100mm 광학시리즈는 모든 규모에서 수차가 발생하지 않습니다.
질문 3: 잠망경용 직각 프리즘을 고출력 레이저 잠망경에 사용할 수 있습니까?
답변:예.맞춤형 3-100mm 광학표면은 높은 레이저 손상 임계값(LDT)으로 연마됩니다. 우리는 다음을 치료할 수 있습니다.BK7 유리보장하기 위해 특수 코팅으로직각 프리즘특정 레이저 파장을 안전하게 처리합니다.
Q4: 엔지니어링 회사를 위한 "맞춤형 3-100mm 광학" 서비스의 이점은 무엇입니까?
답변:"기성품" 부품을 중심으로 설계할 필요가 없습니다. 선택하여맞춤형 3-100mm 광학솔루션을 사용하면 정확한 설치 공간과 높이를 지정할 수 있습니다.잠망경용 직각 프리즘, 공간 효율성을 극대화합니다.BK7 유리광학열차.
Q5: 직각 프리즘의 각도 정확도를 어떻게 확인합니까?
답변:모든맞춤형 3-100mm 광학 BK7 유리장치는 고정밀 각도계를 사용하여 테스트됩니다. 에 대한잠망경용 직각 프리즘, 우리는 90도 및 45도 각도가 원호의 몇 초 내에 있는지 확인하여 이미지 기울어짐이나 변위를 방지합니다.
