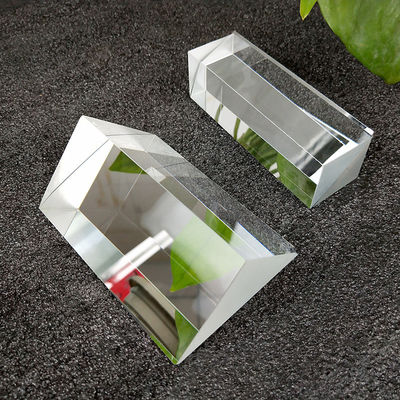

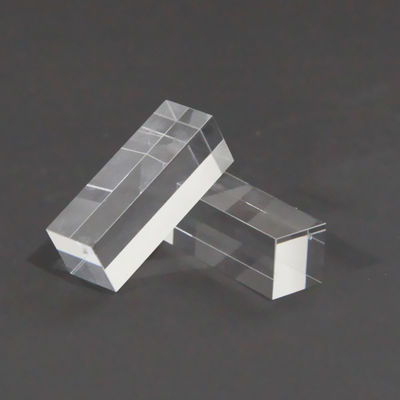

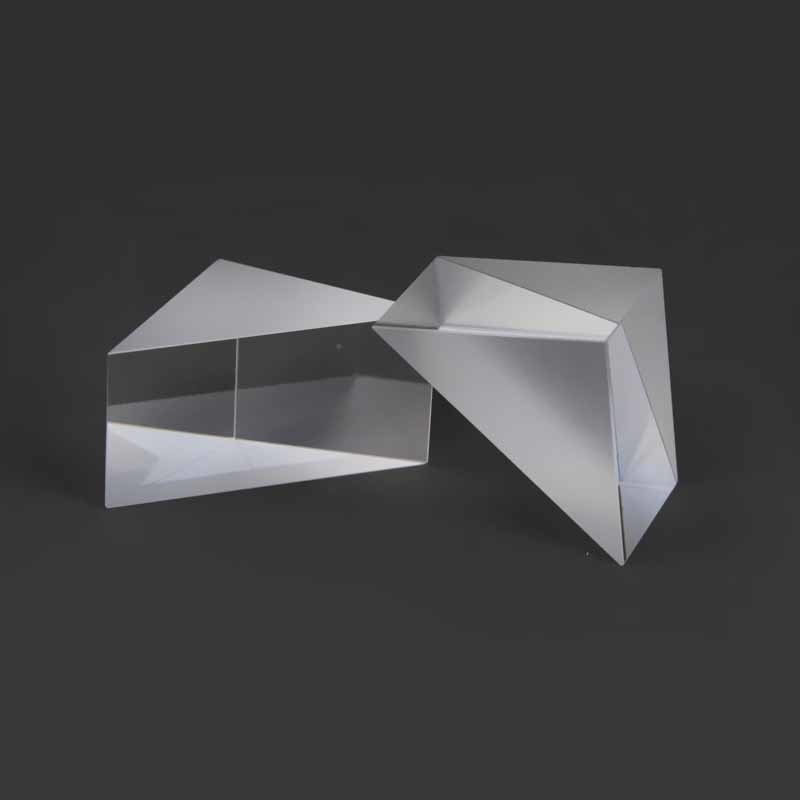

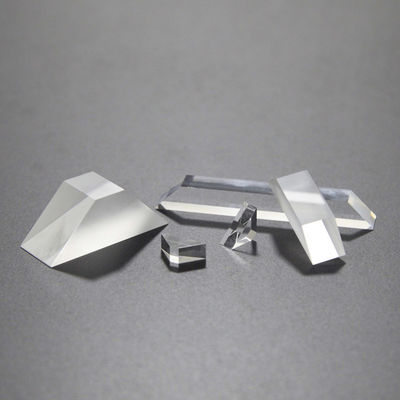

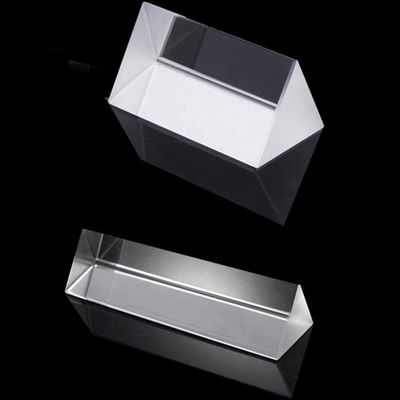

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
제품 사양
원산지:
상하이, 중국
브랜드 이름:
advance
모델 번호:
005
최소 주문 수량:
10개 부분
가격:
$100.00/Pieces 10-99 Pieces
공급 능력:
달 당 10000000 조각/조각
제품 세부정보
Customized Support:
OEM, ODM
Material:
BK7 및 기타 광학유리
Dimension Tolerance:
+/-0.01mm
Flatness:
N=1~3
Length Tolerance:
+/-0.01mm
Length:
3-100mm (맞춤형)
Width Tolerance:
+/-0.01mm
Width:
3-100mm(맞춤형)
Angle Tolerance:
3"-2'
Height:
3-100mm(맞춤형)
Surface Quality:
맞춤형
Application Area:
알루미늄 도금 외부 반사
제품 설명
알루미늄 도금 외부 반사 BK7 광학 유리 90도 직사각형 프리즘 직각 프리즘
디자인알루미늄 도금 외부 반사 BK7프리즘은 내부 광 흡수를 제거해야 하는 시스템에 최적화되어 있습니다. 내부 전반사(TIR)에 의존하는 표준 프리즘과 달리 이 프리즘은직각 프리즘활용알루미늄 도금 외부 반사처음 만나는 표면에서 빛을 직접 반사하도록 코팅합니다. 이는 특히 다음과 같은 사람들에게 유익합니다.광학 유리 90도 직사각형 프리즘진동이 심한 환경에서는 기계적 안정성이BK7기판은 박막 거울보다 우수합니다. 더욱이,직사각형 프리즘기하학적 구조 덕분에 컴팩트한 광학 하우징에 쉽게 장착하고 통합할 수 있습니다. 복잡한 빔 스플리터를 구성하든, 간단한 경로 폴더를 구성하든 관계없이알루미늄 도금 외부 반사 BK7귀하의광학 유리 90도경로는 깨끗하고 수차가 없는 상태로 유지됩니다.
기술 사양
| 특징 | 알루미늄 도금 외부 반사 BK7 사양 | 운영상의 이점 |
|---|---|---|
| 재료 기판 | 광학 등급 BK7 유리 | 90도 프리즘의 높은 균질성 |
| 반사 유형 | 알루미늄 도금 외부 반사 | 직사각형 프리즘의 첫 번째 표면 반사 |
| 각도 공차 | < 3각분 ~ < 30각초 | 직각 프리즘을 위한 고성능 조향 |
| 표면 품질 | 40-20 ~ 20-10 스크래치 발굴 | 광학 유리의 낮은 산란 90도 |
| 코팅 유형 | 보호된 알루미늄(R > 85%) | 내구성이 뛰어난 알루미늄 도금 외부 반사 표면 |
| 기하학 | 직사각형 프리즘 / 직각 | 광학 유리의 간편한 장착 |
| 조리개 지우기 | > 얼굴 면적의 90% | 직각 프리즘의 최대 시야 |
| 표면 평탄도 | λ/4 @ 633nm | Aluminized Outer Reflection BK7의 깨끗한 파면 |
상세사양
| 매개변수 | 명세서 |
|---|---|
| 재료 | BK7 또는 기타 광학 유리, 석영, 사파이어, Ge, Si, ZnSe, CaF2 등 |
| 길이 | 3~100mm |
| 너비 | 3~100mm |
| 키 | 3~100mm |
| 길이 공차 | +/-0.01mm |
| 폭 공차 | +/-0.01mm |
| 높이 공차 | +/-0.01mm |
| 각도 공차 | 3"~2' |
| 불규칙 | ΔN=0.1~0.5 |
| 표면 정확도 | N=1~3 |
| 표면 품질 | 10/5~60/40 |
| 코팅 | 요청 시 |
| 적용분야 | 이미징, 조명, 레이저 등 |
주요 응용 분야
- 레이저 빔 조향:직각 프리즘을 사용하여 산업용 CNC 절단 헤드의 고출력 빔 접기
- 전술 조준 시스템:차량용 잠망경 조준경에 알루미늄 도금 외부 반사 BK7 구현
- 분광학 교정:실험실 장비에서 정확한 빛 경로 참조를 위해 광학 유리 90도 직사각형 프리즘 활용
- 측량 장비:장거리 정확도를 위해 토탈 스테이션 및 레이저 레벨에 알루미늄 도금 외부 반사 프리즘 통합
전문가 제품 FAQ
Q1: 표준 TIR 프리즘 대신 알루미늄 도금 외부 반사 BK7을 선택하는 이유는 무엇입니까?
답변:알루미늄 도금 외부 반사 BK7은 "전면" 효과가 필요할 때 선호됩니다. 외부 반사를 사용하기 때문에 빛이 유리에 들어가지 않아 색 분산이 제거됩니다. 이는 광학 유리 90도 직사각형 프리즘을 광대역 광원에 더욱 효과적으로 만듭니다.
Q2: 알루미늄 도금 외부 반사 BK7 코팅의 내구성은 얼마나 됩니까?
답변:당사의 직각 프리즘은 보호된 알루미늄 층을 특징으로 합니다. 이는 알루미늄 도금된 외부 반사 표면이 얇은 유전층(예: SiO2)으로 덮여 있어 광학 유리 90도 장치를 취급하는 동안 산화 및 작은 긁힘으로부터 금속을 보호한다는 것을 의미합니다.
Q3: 직사각형 프리즘을 특정 파장에 맞게 맞춤 설정할 수 있나요?
답변:전적으로. 알루미늄 도금 외부 반사 BK7은 일반적인 용도에 적합하지만 광학 유리 90도 응용 분야에 적외선 스펙트럼에서 더 높은 반사율이 필요한 경우 외부 반사 코팅을 은색 또는 금색으로 수정할 수 있습니다.
Q4: 외부 반사 프리즘에 BK7 소재를 사용하면 어떤 이점이 있나요?
답변:외부 반사에서는 빛이 유리에 들어가지 않더라도 BK7 기판은 매우 안정적이기 때문에 매우 중요합니다. 이를 통해 직각 프리즘 각도가 휘어지지 않고 제품 수명 기간 동안 광학 유리의 90도 정밀도가 유지됩니다.
Q5: 알루미늄 도금 외부 반사 표면은 어떻게 청소해야 합니까?
답변:알루미늄 도금 외부 반사 BK7은 주의해서 다루어야 합니다. 공기 먼지 제거기를 사용하여 광학 유리 90도 표면에서 느슨한 입자를 제거한 다음 보푸라기가 없는 티슈와 시약 등급 알코올로 부드럽게 닦아냅니다. 직사각형 프리즘 반사면에 과도한 압력을 가하지 마십시오.
