원통형 렌즈
Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments

품질 Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 공장

제품 사양

원산지: 상하이, 중국

브랜드 이름: Advance

모델 번호: 전진

최소 주문 수량: 10개 부분

가격: $100.00/Pieces 10-99 Pieces

공급 능력: 주 당 100000 조각/조각

제품 세부정보

Application: 광학기기

Customized Support: OEM, ODM

Materials: BK7 쿼츠 맞춤형

Coating: AR 코팅

Diameter: 관례의 요구 사항

Size: 맞춤형 크기

제품 설명

BK7 광학 유리 선반형 평면 광학 기구용 선반형 렌즈

고정밀 광학 분야에서,콩벡스 렌즈 BK7 광 유리선진적인 빛 조작의 기본 구성 요소로 인식됩니다.실린더식 평면 구부러진 렌즈단점보다는 날카롭고 균일한 선으로 빛을 집중하도록 설계되어 다양한 스캔 및 정렬 시스템에 필수적인 광학이 됩니다.

프리미엄을 이용해서BK7 광 유리이 렌즈는 높은 균일성과 낮은 거품 함량을 제공하여 가시 스펙트럼에서 최대 전파를 보장합니다.실린더식 평면 구부러진 렌즈1개의 평평한 표면과 1개의 원통형 곡선 표면으로 빛의 압축을 한 가지 차원에서만 가능하게 합니다.,레이저 레벨, 바코드 스캐너, 고해상도 영상 장치 등이 있습니다.

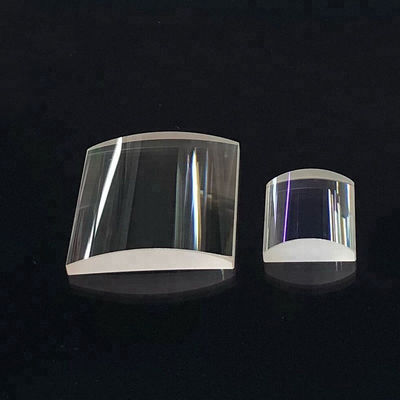

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 0

기술 사양: 광학 기기의 기준

정밀 엔지니어링을 지원하기 위해, 다음 표는콩벡스 렌즈 BK7 광 유리그리고실린더식 평면 구부러진 렌즈생산

특징	콩벡스 렌즈 BK7 광 유리	실린더식 평면 구부러진 렌즈
소재 기판	광학 등급 BK7 유리	고해명성 BK7 광 유리
렌즈 기하학	실린더식 평면 구부러진 렌즈	한 개의 평평한, 한 개의 고리 모양의 얼굴
표면 품질	40-20에서 20-10 스크래치 디브	광학 기구 를 위한 최적화
초점 길거리 범위	5mm ~ 1000mm	실린더 평면 구부러진 렌즈의 정확성
중심화	< 3 아크 분	고밀도 광학 기기
코팅 옵션	AR, BBAR 또는 V 코트	BK7 광경 렌즈
차원 허용	±0.05mm ~ ±0.1mm	광학 기기의 정확성
표면 평면성	λ/4 @ 633nm	실린더 평면 콩벡스 렌즈 경로를 유지

세부 사양

지름 범위	다이아00.7mm-Dia.400mm
곡선 반지름 범위	R1.5-R∞ 등
지름의 허용	+/- 0.1, +/- 0.01, +/-0.005 등
지름 표면	λ, 1/2λ, 1/4λ, 1/10λ 등
두께 용량	+/- 0.1, +/- 0.05, +/-0.01 등
중심화	+/-2', +/-1' 등
오프처 N	5, 1 등
불규칙 ΔN	21, 0.5, 0.2 등
표면 품질	60/40, 40/20, 20/10, 10/5 등

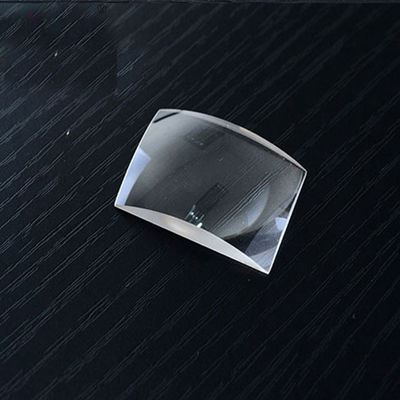

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 1

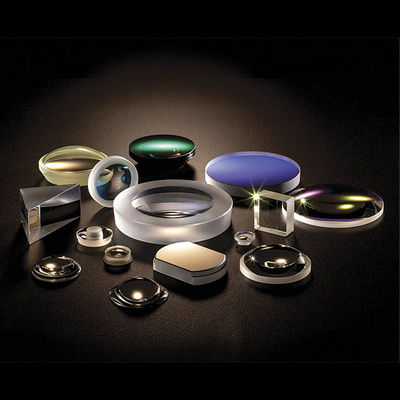

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 2

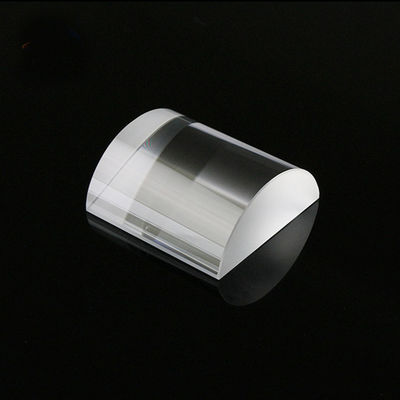

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 3

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 4

응용 분야

레이저 스캔:사용실린더식 평면 구부러진 렌즈데이터 수집을 위한 3D 스캐너와 바코드 리더
의학적 진단:실행콩벡스 렌즈 BK7 광 유리내시경과 안과 광학 기기.
산업 측정:개발 및 개발실린더식 평면 구부러진 렌즈레이저 레벨과 건축용 구조 조명 시스템에서
홀로그래피:사용BK7 광 유리복잡한 광학 기기에서 레퍼런스 빔을 확장하고 모양을 만듭니다.

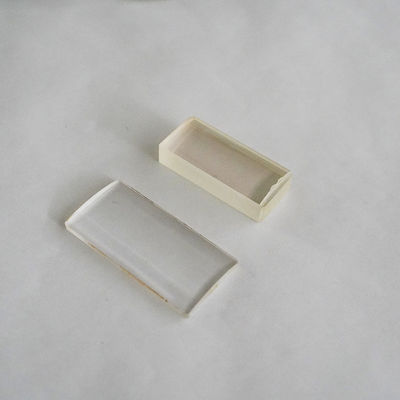

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments 5

전문가 제품 FAQ: BK7로 광학 기기를 마스터

이 섹션에서는콩벡스 렌즈 BK7 광 유리그리고실린더식 평면 구부러진 렌즈.

Q1: 구형 렌즈와 비교했을 때 실린더 플라노 컨벡스 렌즈의 주요 기능은 무엇입니까?

답:구형 렌즈는 빛을 한 점으로 집중시킵니다.실린더식 평면 구부러진 렌즈빛은 선으로 집중됩니다. 이것은 "빛 시트" 또는 표면을 통해 스캔 라인을 투영해야하는 광학 기기에 필수적입니다.

Q2: 왜 BK7 광학 안경이 이러한 렌즈의 산업 표준이 되었을까요?

답: BK7 광 유리고품질의 크론 글래스입니다. 매우 단단하고 화학적 얼룩에 저항합니다.콩벡스 렌즈 BK7 광 유리구성 요소, 이것은실린더식 평면 구부러진 렌즈견고하고 선명하게 유지됩니다.

Q3: 맞춤 코팅으로 실린드릭 플라노 콩벡스 렌즈를 받을 수 있나요?

답:네, 효율성을 극대화하기 위해콩벡스 렌즈 BK7 광 유리, 우리는 광대역 반사 반사 (BBAR) 코팅을 적용 할 수 있습니다.실린더식 평면 구부러진 렌즈이것은 저전력 광학 기기에 매우 중요합니다.

Q4: 렌즈의 크기가 광학 기기에서 성능에 어떻게 영향을 미치나요?

답:크기는 빛을 모으는 힘을 결정합니다.콩벡스 렌즈 BK7 광 유리제조는 마이크로 광학에서 대용량 렌즈까지 포함하며,실린더식 평면 구부러진 렌즈특정 광학 장비의 개도와 일치합니다.

Q5: 전문 실린더 플라노 컨벡스 렌즈에 필요한 전형적인 표면 품질은 무엇입니까?

답:대부분의 고급 광학 장비는 적어도 40-20의 표면 품질을 요구합니다.콩벡스 렌즈 BK7 광 유리프로세스는 종종 20-10을 달성합니다.실린더식 평면 구부러진 렌즈.
