편광 빔 스플리터 ZnSe CaF2 코너 큐브 프리즘
제품개요
고급 FTIR(푸리에 변환 적외선) 분광학, 항공우주 레이저 거리 측정 및 고출력 CO2 레이저 시스템에서 편광 변조 중에 절대 빔 평행성을 유지하는 것은 주요 시스템 과제입니다. 당사의 편광 빔 스플리터 ZnSe CaF2 코너 큐브 프리즘 시리즈는 이러한 광기계적 병목 현상에 대한 통합 솔루션을 제공합니다.
Corner Cube Prism의 역반사 형상에 고절연 박막 편광판을 구현함으로써 이러한 구성 요소는 편광되지 않은 입력 빔을 직교 s-편광 및 p-편광 상태로 분할하는 동시에 코너 큐브 고유의 "역반사" 특성을 활용하여 프리즘의 물리적 방향에 관계없이 빔을 입력 축에 정확히 평행하게 되돌립니다.
심자외선(DUV)에서 원적외선(FIR)에 이르는 광범위한 스펙트럼 요구 사항을 충족하기 위해 당사 시설에서는 셀렌아연(ZnSe)과 불화칼슘(CaF2)이라는 두 가지 엘리트 결정 기질을 사용하여 특수 역반사기를 제조합니다.
기술 사양
| 기술적인 매개변수 | ZnSe 인프라 기능 | CaF2 인프라 기능 |
|---|---|---|
| 제품 분류 | 편광 빔 스플리터 코너 큐브 | 편광 빔 스플리터 코너 큐브 |
| 재료 전달 대역 | 0.5μm - 22.0μm(LWIR/CO₂에 이상적) | 0.13μm - 10.0μm(VUV~중적외선) |
| 분극 소멸(Tₚ : Tₛ) | ≥ 500 : 1 (최대 1000 : 1까지 사용자 정의 제한) | ≥ 200 : 1 (DUV-MWIR 전반에 걸쳐 매우 안정적임) |
| 각도 역반사 정밀도 | 빔 편차 ≤ 2 arc sec(사용자 정의 ≤ 0.5) | 빔 편차 ≤ 3아크초 표준 |
| 표면 평탄도(ΔW) | 활성 면당 632.8nm에서 ≤ λ/4 | ≤ λ/10 @ 632.8nm(고출력 레이저 등급) |
| 표면 마감(MIL-Spec) | 60/40 또는 40/20 Scratch-Dig 규정 준수 | 20/10 ~ 10/5 Scratch-Dig 규격 준수 |
| 명확한 광학 조리개 영역 | ≥ 물리적 육각 조리개의 92% | ≥ 공칭 입구 치수의 95% |
| 굴절률(n) | ≒ 2.403 @ 10.6μm | ≒ 1.399 @ 5.0μm |
| 레이저 손상 임계값(LIDT) | ≥ 5.0 kW/cm²(CO₂ 연속파) | ≥ 15J/cm²(1064nm, 10ns 펄스) |
일반 사양
| 재료 | BK7 또는 기타 광학 유리, 석영, 사파이어, Ge, Si, ZnSe, CaF2 등 |
| 길이 | 3~100mm |
| 너비 | 3~100mm |
| 키 | 3~100mm |
| 길이 공차 | ±0.01mm |
| 폭 공차 | ±0.01mm |
| 높이 공차 | ±0.01mm |
| 각도 공차 | 3"~2' |
| 불규칙 | ΔN=0.1~0.5 |
| 표면 정확도 | N=1~3 |
| 표면 품질 | 10/5~60/40 |
| 코팅 | 요청 시 |
| 적용분야 | 이미징, 조명, 레이저 등 |

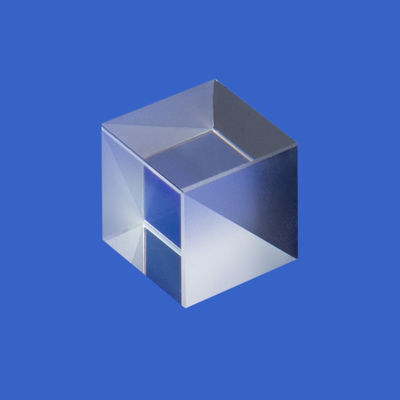

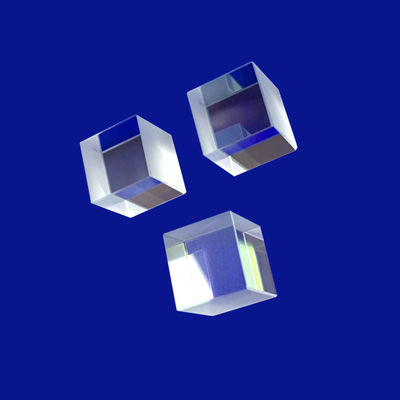

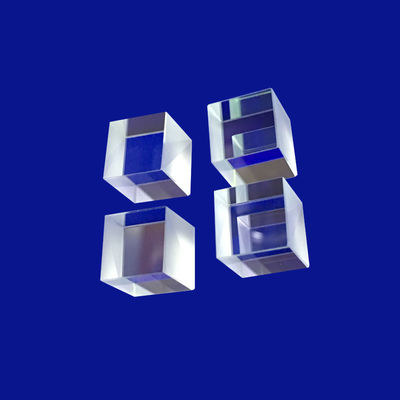

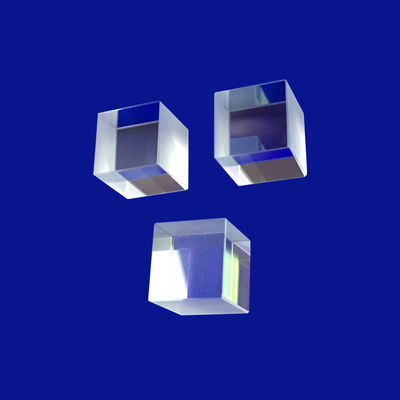

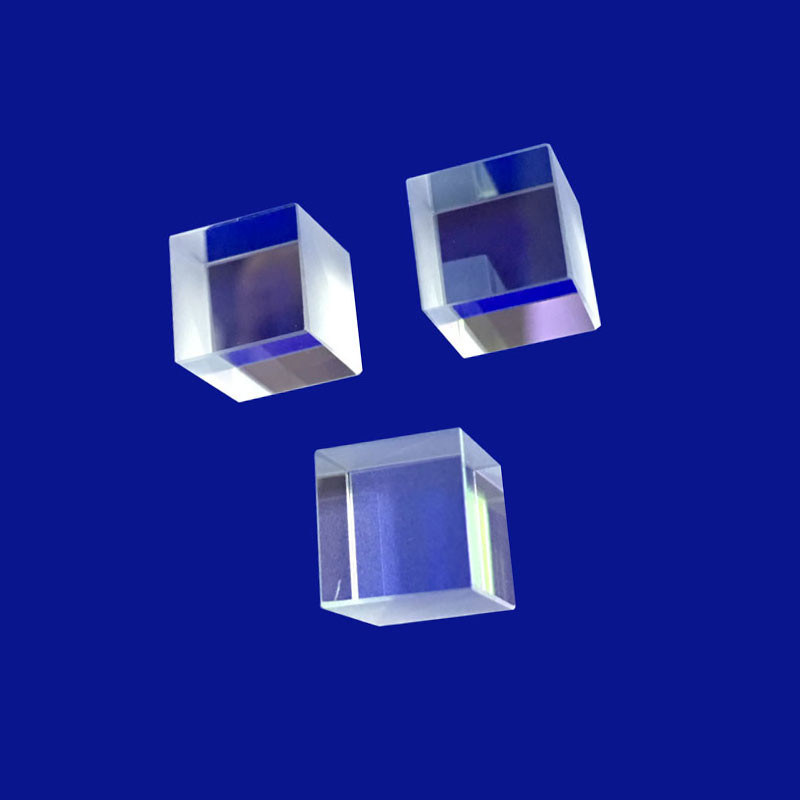

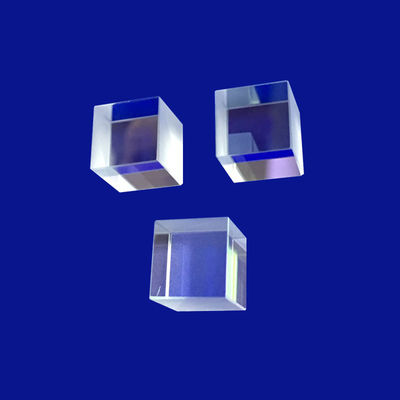

제품 이미지
주요 성능상의 이점
- 동적 기계 기울기에 대한 내성:미묘한 진동이 가해지면 정렬을 망치는 기존의 평면 편광 큐브와 달리 Corner Cube Prism 디자인은 동적 구조적 기울어짐을 보상합니다. 분할된 빔은 자동으로 180°로 반사되어 진동이 심한 공중 플랫폼에서 정렬로 인한 드리프트를 제거합니다.
- 탁월한 중적외선 투과율:프리미엄 CVD ZnSe를 소싱하여 10.6μm에서 내부 흡수 계수를 0.0005cm⁻² 미만으로 유지하여 고출력 산업용 절단 시스템에서 열 렌즈 및 빔 초점 이동을 방지합니다.
- 제로 진공 태양열화 위험:CaF2 광학의 고순도 결정 구조는 우주 환경에서 원자외선 엑시머 파장 또는 태양 복사에 지속적으로 노출될 때 구조적 저하 및 색 중심 형성을 방지합니다.
1차 산업 응용 분야
- FTIR 간섭계 및 가스 분석기:환경 가스 탐지 및 방위 화학 프로파일링에서 적외선 경로를 라우팅하고 재결합하는 데 사용되는 안정성이 높은 편광 빔 스플리터 코어입니다.
- Coherent Laser Radar(LiDAR) 후면 반사경:장거리 표적 추적 및 도플러 속도 센서에 최적화된 Corner Cube Prism 블록을 송수신합니다.
- 고출력 CO2 산업용 레이저 감쇠기:멀티 킬로와트 재료 가공 레이저를 샘플링, 편광 또는 감쇠하는 데 사용되는 맞춤형 ZnSe 분할 어셈블리입니다.
- 위성-지상 광통신:고속 레이저 데이터 다운링크 교차 검증을 위해 외부 위성 하우징에 배치된 저질량 CaF2 편광 유지 역반사기.
자주 묻는 질문
Q1: Polarization Beam Splitter Corner Cube Prism은 표준 큐브가 할 수 없는 어떤 고유한 기능을 수행합니까?
에이:표준 편광 큐브는 고정된 45° 내부 코팅 평면을 사용합니다. 큐브에 약간의 피치, 롤 또는 진동이 발생하면 출구 빔이 즉시 이동하여 다운스트림 정렬이 실패하게 됩니다. 코너 큐브 프리즘에는 서로 직교하는 세 개의 반사면이 있습니다. 프리즘은 고급 다층 유전체 필름으로 이러한 표면을 처리함으로써 비편광된 빛을 s-편광 및 p-편광 상태로 분리하는 동시에 내부 3면 구조를 활용하여 빛을 광원으로 직접 되돌립니다. 이는 각도 기계적 섭동에 완전히 영향을 받지 않는 고순도 빔 분할을 제공합니다.
Q2: 광학 엔지니어는 언제 CaF2 기판 위에 ZnSe 기판을 지정해야 합니까?
에이:선택은 시스템의 작동 파장과 환경에 따라 크게 달라집니다. 광학 경로가 열적외선 대역(8.0 - 14.0μm)을 중심으로 하거나 고출력 CO2 레이저를 목표로 하는 경우 ZnSe는 이러한 긴 파장에서 거의 0에 가까운 흡수로 인해 필수입니다. 그러나 귀하의 응용 분야가 자외선, 가시광선 또는 중적외선 대역(0.13 - 7.0μm)을 다루는 경우 CaF2가 더 나은 옵션입니다. CaF2는 굴절률이 낮기 때문에 반사 손실이 줄어들고 기계적 경도가 더 높으며 레이저 손상에 대한 저항성이 훨씬 더 높습니다.
Q3: ZnSe 또는 CaF2 복합 프리즘 어셈블리의 민감한 내부 인터페이스를 어떻게 보호합니까?
에이:ZnSe와 CaF2는 모두 특정 환경 민감도를 가지고 있습니다. 예를 들어, CaF2는 약간 흡습성이 있습니다. 즉, 보호하지 않은 채 방치하면 시간이 지남에 따라 수분을 흡수합니다. 내부 Polarization Beam Splitter 코팅을 보호하기 위해 당사의 프리즘은 클래스 100 클린룸 내부에서 처리되고 양극산화 처리된 항공우주 등급 알루미늄 하우징 내부에 밀봉되어 있습니다. 노출된 모든 결정 가장자리에는 단단한 다이아몬드 유사 또는 산화물 기반 보호 코팅이 적용되어 현장에서 습도, 열충격 및 직접적인 화학 노출에 대한 완벽한 저항성을 보장합니다.
Q4: 귀하의 시설에서는 이러한 코너 큐브의 2면각 오류에 대해 어떤 허용 오차를 유지할 수 있습니까?
에이:서로 수직인 세 개의 상호 면의 각도 정밀도가 반환된 빔의 전체적인 선명도를 결정합니다. 사소한 2면각 오류로 인해 단일 반사 레이저 지점이 6개의 독립적인 약한 반사로 분할될 수 있습니다. 당사의 정밀 다이아몬드 랩핑 및 광학 접촉 접합 절차를 통해 2면각 정확도를 1초 미만까지 제어할 수 있습니다. 이러한 높은 수준의 정밀도는 반환된 s 및 p 편광 채널이 수 킬로미터 전송 거리에 걸쳐 선명한 공간 프로필 초점과 높은 전력 밀도를 유지하도록 보장합니다.
