K9 BK7 직사각형 직각 광학 렌즈 디자인
제품 사양
원산지:
중국
브랜드 이름:
Advance
인증:
ROHS\Reach
모델 번호:
요구조건으로서
최소 주문 수량:
1
가격:
$0.2~$100
지불 조건:
T/T&L/C
공급 능력:
1000k/월
제품 세부정보
강조하다:
직각 광학 렌즈 디자인
,직사각형 광학 렌즈 디자인
,BK7 직각 프리즘
Material:
K9 BK7 / 광학유리
Customized Support:
OEM, ODM
Size:
고객 제작 직사각형
Dimension Tolerance:
+/-0.01mm
Application Area:
직각 광학 렌즈 디자인
Angle Tolerance:
3"~2'
Shape:
직사각형
Focal Length Tolerance:
+/- 1%
제품 설명

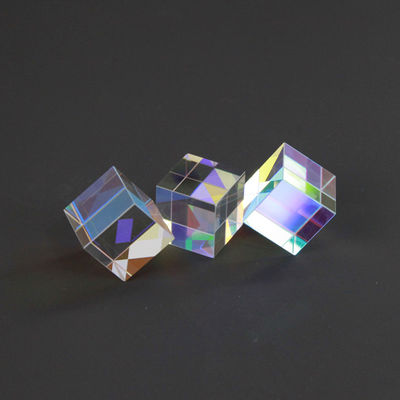

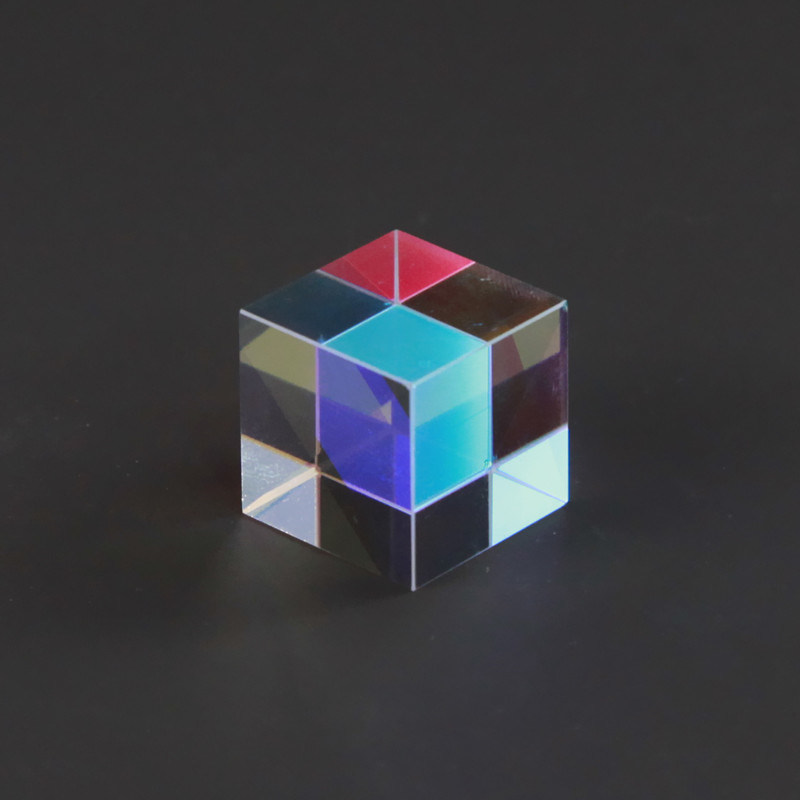

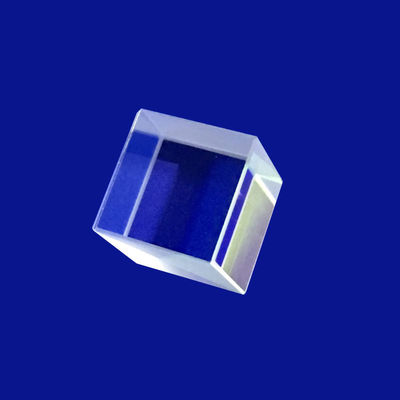

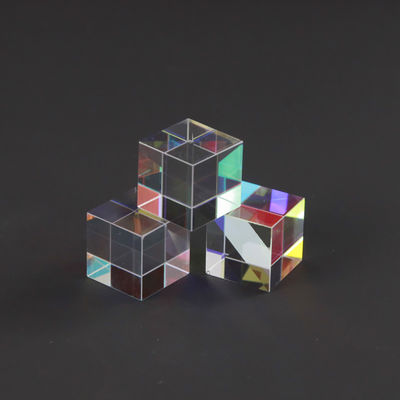

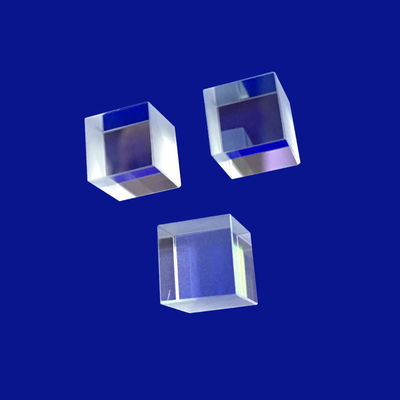

K9 BK7 직사각형 직각 광학 렌즈 디자인
특수 레이저 계측 및 산업용 라인 스캔 비전 시스템에서 촘촘하고 정사각형이 아닌 공간 엔벨로프를 통해 광학 경로를 라우팅하려면 대상 기하학적 프로파일이 필요합니다. 우리의K9 BK7 직사각형 직각 광학 렌즈 디자인서비스는 이러한 광기계적 요구 사항을 직접적으로 해결합니다. 균일성이 높은 붕규산염 크라운 유리(K9 / BK7), 우리는 전문적인 엔지니어링을 수행합니다.직사각형 직각일관된 90° 또는 180° 빔 편향을 제공하는 형상입니다. 표준 사각 프리즘과 달리 길쭉한 직사각형 조리개는 선형 시트 레이저, 아나모픽 빔 프로파일 및 와이드 포맷 센서 어레이를 수용하도록 맞춤 최적화되어 과도한 중량을 최소화하고 시스템 통합 비용을 낮춥니다.
모든 것의 주요 목표K9 BK7 직사각형 직각구조적 구성은 길쭉한 면 전체에 걸쳐 절대적인 각도 충실도를 보장합니다. 길이에 따른 약간의 마이크로 웨지 또는 물리적 비틀림직사각형유리 블록은 라인 스캔 센서에서 파면 수차와 심각한 픽셀 레지스트리 왜곡을 유발할 수 있습니다. 이러한 왜곡을 없애기 위해 우리는광학 렌즈 디자인프로토콜은 생산 중에 엄격한 단일 지점 각도 제어를 시행합니다. 입구 및 출구 조리개에 다층 광대역 반사 방지(BBAR) 코팅이 결합된 이 프리즘은 최대 99.5%의 전송 효율을 제공하므로 의료 영상 장치, 국방 거리 측정기 및 자동화된 공장 검사 트랙에 탁월한 선택입니다.
기술 사양
아래의 엔지니어링 매트릭스에는 직사각형 직각 구성에 대한 당사의 표준 생산 임계값과 미세 공차 기능이 간략하게 설명되어 있습니다.
| 기술적인 매개변수 | 표준 엔지니어링 범위/능력 | 프리미엄 계측 등급 제한 |
|---|---|---|
| 제품 프레임워크 | K9 BK7 직사각형 직각 광학 렌즈 디자인 | K9 BK7 직사각형 직각 광학 렌즈 디자인 |
| 기판 등급 옵션 | CDGM K9(A등급) / Schott N-BK7 | 고균질성 등급 H4(Schott) |
| 차원 프로필 | 폭: 2mm ~ 80mm; 길이 최대 300mm | 1.0mm까지 맞춤형 마이크로 광학 |
| 치수 공차 | ±0.05 mm (표준 정밀 가공) | 최대 ±0.01mm(미세 광학 정렬 등급) |
| 각도 정밀도(α) | ≤ 1 호 분 각도 오류 | ≤ 5각초(엘리트 간섭계 등급) |
| 표면 평탄도(ΔW) | 투명 조리개에서 632.8nm에서 ≤ λ/4 | ≤ λ/10 @ 632.8nm(레이저 등급) |
| 표면 마감(MIL-Spec) | 40/20 스크래치 발굴 준수 | 10/5 Scratch-Dig(고출력 레이저 규격) |
| 굴절률(n디) | 1.5168 @ 587.6nm | 비중병 검증된 배치 균질성 |
| 아베수(ν디) | 64.17(낮은 색분산지수) | 엄격한 배치 일관성 일치 |
| 코팅 가용성 | 코팅되지 않은 / 금속성 Al-Ag-Au / BBAR 필름 | 높은 손상 임계값 V 코팅 |
| 매개변수 | 사양 |
|---|---|
| 재료 | BK7 또는 기타 광학 유리, 석영, 사파이어, Ge, Si, ZnSe, CaF2 등 |
| 길이 | 3~100mm |
| 너비 | 3~100mm |
| 키 | 3~100mm |
| 길이 공차 | +/-0.01mm |
| 폭 공차 | +/-0.01mm |
| 높이 공차 | +/-0.01mm |
| 각도 공차 | 3"~2' |
| 불규칙 | ΔN=0.1~0.5 |
| 표면 정확도 | N=1~3 |
| 표면 품질 | 10/5~60/40 |
| 코팅 | 요청 시 |
| 적용분야 | 이미징, 조명, 레이저 등 |
주요 장점
지정K9 BK7 직사각형 직각구조는 다축 광학 열차 내에서 기존 큐브 프리즘에 비해 결정적인 물리적, 기능적 이점을 제공합니다.
- 최적화된 라인 스캔 프로필:길쭉한직사각형투명 조리개는 선형 CCD/CMOS 카메라 및 레이저 시트 애플리케이션에 완벽하게 매핑되어 불필요한 유리 부피를 줄이고 모바일 센서 헤드의 총 페이로드 질량을 줄입니다.
- 내부 전반사(TIR) 기능:빛이 연마되지 않은 다리 면에 수직으로 입사하면 45° 각도로 내부 빗변에 닿습니다. 임계각을 초과하기 때문입니다.BK7유리(41.2°) 프리즘은 값비싼 반사 금속 코팅 없이도 효율적인 내부 전반사를 달성합니다.
- 간소화된 광기계적 장착:평면적이고 수직적인 레이아웃직각측면은 참조 장착을 위한 매우 안정적인 데이텀 평면을 제공하므로 갑작스러운 기계적 충격이나 진동 중에 구조적 정렬 드리프트의 위험이 크게 줄어듭니다.
기본 시스템 통합 분야
- 산업용 라인 스캔 머신 비전:선형 백라이트 또는 레이저 조명 프로파일을 고속 컨베이어 분류 네트워크로 라우팅하기 위한 로우 프로파일 회전 미러 어셈블리로 사용됩니다.
- 레이저 거리 측정기 및 거리 측정 포드:휴대용 도구 및 등급 레이저 거리 측정기 어셈블리 내부에서 고정밀 90° 빔 벤딩 블록으로 작동합니다.
- 막대 그래프 투영 및 광학 스캐닝:최소한의 기계적 봉투를 사용하여 넓은 수평 영역을 청소하기 위해 물류 바코드 스캐너 및 상업용 레이저 프로젝터에 통합되었습니다.
- 분광학 교정 벤치 어레이:관습광학 렌즈 디자인내부 광학 라인을 접는 데 사용되는 블록으로 실험실 분광 광도계의 물리적 설치 공간을 줄입니다.
자주 묻는 질문
Q1: K9 또는 BK7 유리가 직사각형 직각 광학 렌즈 부품의 글로벌 벤치마크가 되는 이유는 무엇입니까?
에이: K9 / BK7(붕규산염 크라운 유리)는 균일한 화학적 조성으로 인해 가시광선부터 근적외선 응용 분야(350 nm - 2.0 μm)에 가장 널리 채택되는 광학 결정입니다. 이는 매우 낮은 기포 및 함유물 수, 뛰어난 내부 투과율(550 nm에서 cm당 >99.2%), 일상적인 청소 및 장착 힘에 대한 뛰어난 기계적 내구성을 특징으로 합니다. 에서광학 렌즈 디자인예측 가능성이 높은 굴절률과 낮은 열팽창률 덕분에 대규모, 고정밀 상업 및 제조에 신뢰할 수 있는 선택이 되었습니다.
Q2: 직사각형 형식은 제조 중 직각 프리즘의 내부 응력에 어떤 영향을 줍니까?
에이:길쭉한 연마하기직사각형블록은 가장자리 롤오프 또는 유리의 장축에 걸쳐 "무지개 모양"을 초래할 수 있는 비대칭 연마 압력을 도입합니다. 이러한 재료 응력에 대응하기 위해 당사 시설에서는 특수 양면 피치 랩핑 기계와 지속적인 모니터링 설정을 사용합니다. 이를 통해 우리는 탁월한 표면 평탄도(≤ λ/4)를 유지하고 전체 확장 가장자리를 따라 각도 피라미드 오류를 15각초 미만으로 유지할 수 있습니다.직각프리즘은 전체 선형 빔 프로파일에 걸쳐 균일한 투과를 보장합니다.
질문3: 이러한 직각 프리즘을 역반사체(180도 회전)로 작동하도록 구성할 수 있습니까?
에이:네, 물론이죠. 다리 면을 통해 입사하여 90° 조명 회전에 가장 일반적으로 활용되지만 빗변 면에 법선인 빔을 대신 입력할 수도 있습니다. 빛은 내부 전반사를 통해 내부적으로 양쪽 다리 면에 닿고 원래 입력 벡터와 평행하게 나타나 정확한 180° 회전을 실행합니다. 이 다용도 이중 용도 동작은 깨끗하고 안정적인 설치 공간을 갖춘 강력한 레이저 역반사기 또는 맞춤형 간섭계 지연 라인을 구축하려는 시스템 엔지니어에게 높은 평가를 받고 있습니다.
Q4: 프리즘의 수명과 효율성을 최대화하려면 어떤 코팅을 권장합니까?
에이:최적의 코팅은 전적으로 광선 경로 레이아웃에 따라 달라집니다. 만약 당신의광학 렌즈 디자인내부 전반사(TIR)를 사용하므로 내부 빗변은 코팅되지 않은 상태로 유지될 수 있지만 단일 표면 반사 손실을 4%에서 0.5% 미만으로 줄이기 위해 입구 및 출구 다리 면에 BBAR(광대역 반사 방지) 코팅을 적용하는 것이 좋습니다. 그러나 빛의 경로가 41.2°보다 얕은 각도로 내부 빗변에 닿으면 TIR이 실패합니다. 이러한 설정에서는 반사율이 높은 보호된 은(Ag) 또는 강화된 알루미늄(Al) 필름을 외부 빗변에 증착하여 대상 파장대 전체에 걸쳐 균일한 90° 반사율을 보장합니다.
