사파이어 석영 25x25x25mm 미니 광학 렌즈 디자인
제품 사양
원산지:
중국
브랜드 이름:
Advance
인증:
ROHS\Reach
모델 번호:
요구조건으로서
최소 주문 수량:
1
가격:
$0.2~$100
지불 조건:
T/T&L/C
공급 능력:
1000k/월
제품 세부정보
강조하다:
25mm 광학 렌즈 디자인
,미니 광학 렌즈 디자인
,석영 광학 유리 큐브 프리즘
Material:
H-K9L, BK7/H-K9L / 광학유리
Dimension Tolerance:
+/-0.01mm
Size:
25x25x25mm / 고객제작
Angle Tolerance:
3"~2'
Application Area:
미니 광학 렌즈 디자인 등
Flatness:
N=1~3
Shape:
구의
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-20 내지 70 'Ｃ
Customized Support:
OEM, ODM
제품 설명
사파이어 쿼츠 25x25x25mm 미니 광학 렌즈 디자인
고출력 레이저 시스템 및 극한 환경 센서 페이로드에서 기존 광학 유리 화합물은 열 렌즈 또는 기계적 저하로 인해 필연적으로 실패합니다. 우리의사파이어 쿼츠 25x25x25mm 미니 광학 렌즈 디자인서비스는 세계에서 가장 탄력성이 뛰어난 두 가지 광학 기판인 단결정을 활용하여 전략적 솔루션을 제공합니다.사파이어(Al2O₃) 및 프리미엄 용융 실리카석영. 컴팩트하게 설계됨25x25x25mm 미니큐빅 프로파일, 이러한 구성 요소는 고성능을 위해 맞춤 제작되었습니다.광학 렌즈 디자인고온 성능과 극도의 스펙트럼 선명도가 필수인 빔 성형, 레이저 회전, 강력한 보호 창 통합을 포함한 응용 분야.
엔지니어링 기준선25x25x25mm 미니큐빅 렌즈는 정확한 재료 매칭에 의존합니다.사파이어극도의 표면 경도(Mohs 9)와 뛰어난 열 전도성을 제공하므로 모래 마모, 고압 깊이 또는 강렬한 열에 노출되는 외부 광학 장치에 이상적입니다. 동시에, 우리의 고순도석영구성은 거의 0에 가까운 열팽창과 매우 높은 레이저 유도 손상 임계값(LIDT)을 제공하므로 내부 구성 시광학 렌즈 디자인구성 요소인 시스템은 공간 빔 왜곡이나 치명적인 광학 균열 위험 없이 수 킬로와트의 레이저 처리량을 처리합니다.
기술 사양
| 기술적인 매개변수 | 사파이어 기본 기능 | 석영(용융 실리카) 기본 기능 |
|---|---|---|
| 제품 프레임워크 | 사파이어 쿼츠 25x25x25mm 미니 광학 렌즈 디자인 | 사파이어 쿼츠 25x25x25mm 미니 광학 렌즈 디자인 |
| 표준 치수 | 25×25×25 mm (±0.01 mm까지 맞춤형 마이크로 공차) | 25×25×25 mm (±0.01 mm까지 맞춤형 마이크로 공차) |
| 전송 범위 | 0.17μm - 5.5μm(자외선~중적외선) | 0.18μm - 2.5μm(심자외선~근적외선) |
| 표면 품질 | 20/10 ~ 10/5 스크래치 발굴(군용 사양) | 10/5 ~ 5/2 Scratch-Dig(고출력 레이저 등급) |
| 파면 평탄도 | 클리어 조리개에서 632.8nm에서 ≤ λ/10 | 클리어 조리개에서 632.8nm에서 ≤ λ/20 |
| 각도 공차 | ≤ 15각초 직각도 | 계측 애플리케이션의 경우 5각초 이하 |
| 열전도율 | 40 W/(m·K) @ 25°C (우수한 방열성) | 1.38W/(m·K) @ 25°C |
| 재료 경도 | 누프 경도 ≒ 2000 HK(모스 9) | 누프 경도 ≒ 520 HK(모스 7) |
| 레이저 손상(LIDT) | ≥ 10J/cm²(1064nm, 10ns 펄스) | ≥ 20J/cm²(1064nm, 10ns 펄스) |
재료
BK7 또는 기타 광학 유리, 석영, 사파이어, Ge, Si, ZnSe, CaF2 등
길이
3~100mm
너비
3~100mm
키
3~100mm
길이 공차
±0.01mm
폭 공차
±0.01mm
높이 공차
±0.01mm
각도 공차
3"~2'
불규칙
ΔN=0.1~0.5
표면 정확도
N=1~3
표면 품질
10/5~60/40
코팅
요청 시
적용분야
이미징, 조명, 레이저 등

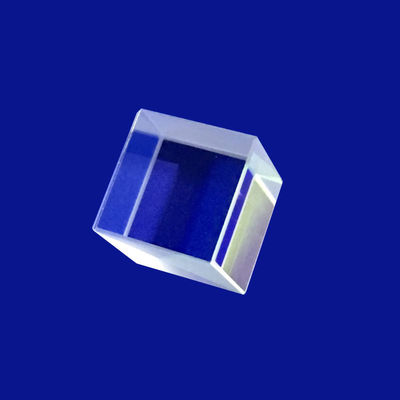

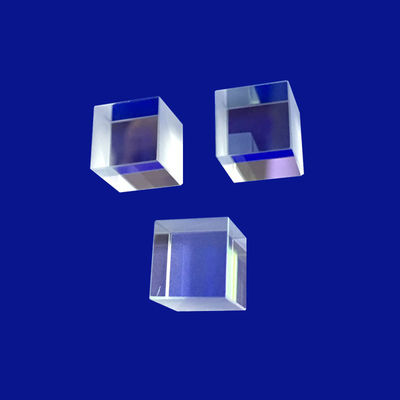

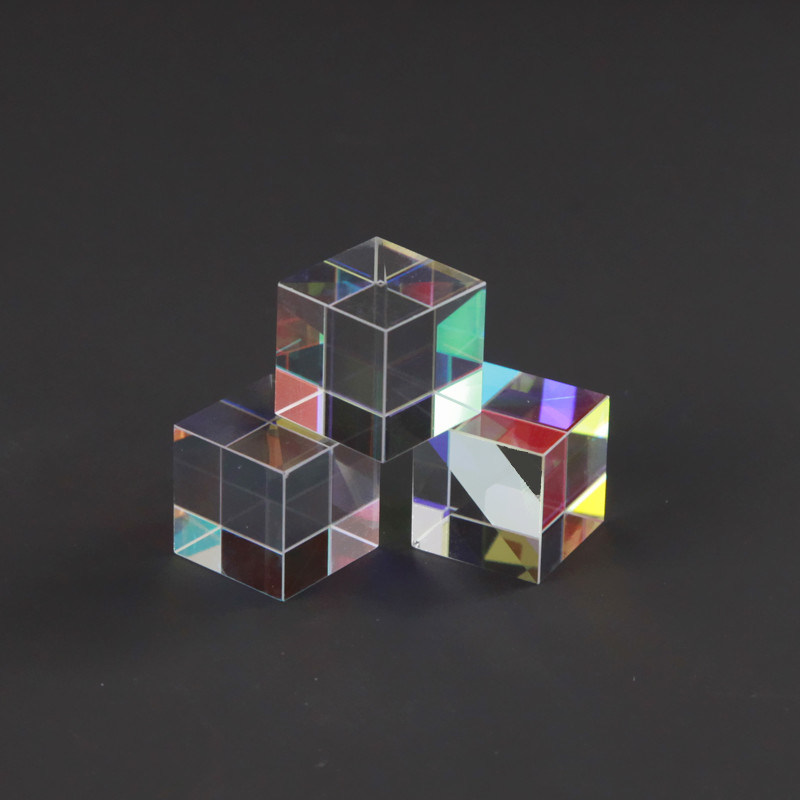

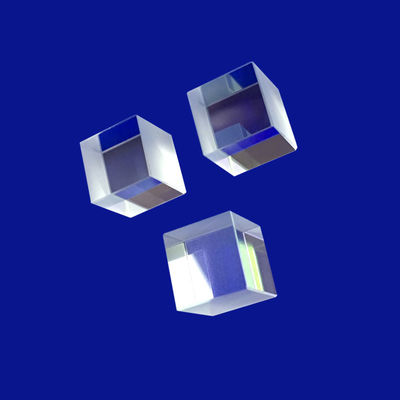

제품 갤러리
주요 통합 분야
- 항공우주 전기광학(EO/IR) 포드:가볍고 견고한 사파이어 큐브는 항공기의 표적 및 감시 카메라를 위한 프런트 엔드 접이식 프리즘 또는 창으로 사용됩니다.
- 고출력 산업용 레이저 시스템:1064nm 파이버 레이저 빔 라우팅, 결합 및 공간 필터링 설정에 최적화된 정밀 석영 큐브입니다.
- 심해 잠수정 이미징 창:광각 시야를 유지하면서 극한의 정수압을 견딜 수 있도록 설계된 고강도 25x25x25mm 미니 큐빅 렌즈입니다.
- 반도체 계측 및 웨이퍼 검사:나노미터 규모의 웨이퍼 결함 분석을 위해 심자외선(DUV) 광 경로를 안내하기 위해 클린룸에서 사용되는 맞춤형 석영 프리즘 스플리터입니다.
자주 묻는 질문
Q1: 25x25x25mm 미니 광학 블록에 사파이어와 석영 기판 중에서 어떻게 선택합니까?
에이:선택은 시스템의 주요 스트레스 요인에 따라 결정됩니다. 만약 당신의광학 렌즈 디자인극도의 구조적 강도, 긁힘 방지 또는 중적외선 대역(3.0 - 5.5 μm) 내 작동이 필요합니다.사파이어Mohs 9 경도와 넓은 스펙트럼 전송으로 인해 필수입니다. 그러나 귀하의 응용 분야에 고에너지 자외선(UV) 레이저가 포함되거나 휘발성 온도 변동 하에서 절대적인 기하학적 치수 안정성이 요구되는 경우 합성 용융 실리카석영레이저 손상 임계값이 우수하고 열팽창 계수가 매우 낮기 때문에 선호됩니다.
Q2: 사파이어를 사용하여 25x25x25mm 미니 큐브를 처리할 때 주요 과제는 무엇입니까?
에이:때문에사파이어의극도의 물리적 경도, 표준 다이아몬드 연삭 및 광학 연마 도구는 빠르게 마모되므로 정확한 90° 각도와 평평한 표면을 유지하기가 어렵습니다. 이 문제를 해결하기 위해 당사의 처리 시설에서는 고농도 결정질 다이아몬드 슬러리가 장착된 맞춤형 초강성 CNC 랩핑 스테이션을 활용합니다. 이 특화된 인프라를 통해 우리는 각도 편차를 제어할 수 있습니다.25x25x25mm 미니엄격한 사양을 충족하는 부드럽고 낮은 거칠기의 표면 마감(Ra ≤ 0.5nm)을 제공하면서 15아크초 미만으로 차단합니다.
Q3: 이 미니 광학 렌즈 디자인은 맞춤형 내부 코팅 요구 사항을 수용할 수 있습니까?
에이:네, 물론이죠. 우리의 내부 분할 또는 반사 평면사파이어 쿼츠 25x25x25mm 미니내구성이 뛰어난 박막 코팅으로 큐브를 맞춤 제작할 수 있습니다. 처리량을 극대화하기 위한 반사 방지(AR) 코팅, 단일 라인 레이저 터닝을 위한 고반사(HR) 유전체 스택 또는 색상 선택 분할을 위한 맞춤형 이색성 필터를 증착할 수 있습니다. 모든 코팅은 이온 보조 전자빔 증발을 사용하여 적용되어 최대 밀도와 환경 탄력성을 보장하고 장기간 현장 배치 시 필름 저하를 방지합니다.
Q4: 사파이어의 결정 방향은 광학 렌즈 설계 성능에 어떤 영향을 줍니까?
에이:사파이어는 이방성 복굴절 결정체입니다. 즉, 빛이 결정 격자에 들어오는 각도에 따라 굴절률이 변합니다. 내부의 원치 않는 편광 분할 또는 이중 굴절(고스트 이미지)을 방지하려면미니 광학 렌즈경로를 통해 절단 전 원결정 잉곳을 정밀하게 정렬합니다. 편광 순도가 중요한 응용 분야의 경우 광 투과 방향과 평행한 광축을 가진 큐브를 제조합니다.C축(0001) 사파이어. 이 세심한 레이아웃은 복굴절 아티팩트를 완전히 제거하여 투명 조리개 전체에 깨끗한 파면 전파를 보장합니다.
