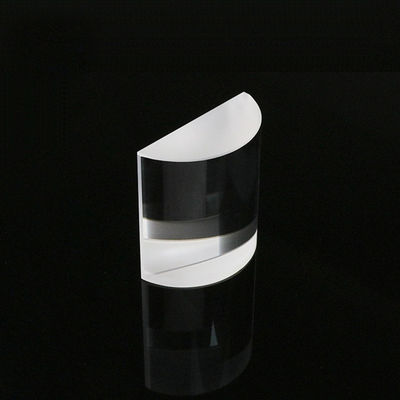

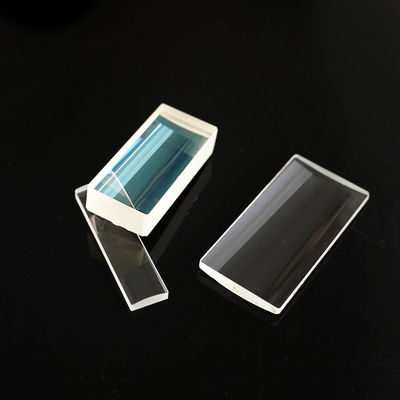

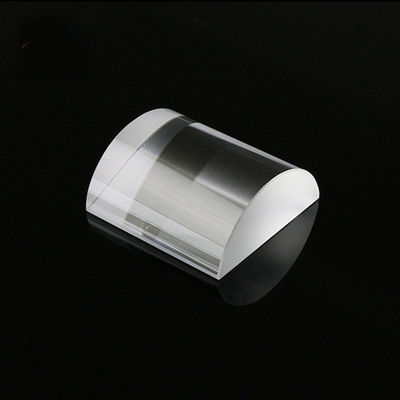

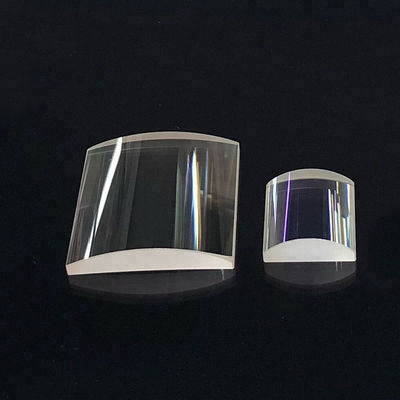

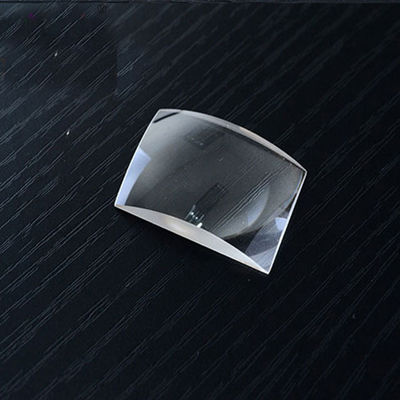

AR 코팅된 원통형 오목 렌즈

품질 AR 코팅된 원통형 오목 렌즈 공장
품질 AR 코팅된 원통형 오목 렌즈 공장
품질 AR 코팅된 원통형 오목 렌즈 공장
품질 AR 코팅된 원통형 오목 렌즈 공장
품질 AR 코팅된 원통형 오목 렌즈 공장
품질 AR 코팅된 원통형 오목 렌즈 공장
품질 AR 코팅된 원통형 오목 렌즈 공장
제품 사양
원산지: 중국
브랜드 이름: Advance
인증: ROHS\Reach
모델 번호: 요구조건으로서
최소 주문 수량: 1
가격: $0.2~$100
지불 조건: T/T&L/C
공급 능력: 1000k/월
제품 세부정보
강조하다:

40/20 AR 코팅 원통형 오목 렌즈

,

40/20 BK7 원통형 오목 렌즈

,

40/20 오목 원통형 렌즈
Customized Support: OEM, ODM
Structure: 평면 볼록
Materials: BK7, 석영, 적외선, 사파이어, Ge, Si, ZnSe, CaF2 등
Diameter: 25mm
Coating: AR 코팅
Surface Quality: 60/40 40/20
Color: 투명한
Description: 바이 텔레센트릭 렌즈
Focal Length: 맞춤 요청
Size: 맞춤형 크기
Interface Type: 캐논 EF-S
Centerthickness: 5 mm
Width Tolerance: +/-0.01mm
Style: 고대 미술
Application Area: 조명, 레이저 등
Focal Length Tolerance: +/- 1%
Material: 광학 유리
Operatingtemperature: -20 내지 70 'Ｃ
Refractiveindex: 1.52
Focal Length: 150mm
제품 설명
AR 코팅 원통형 오목 렌즈

광학 요소 특수 광학 유리 렌즈 maat-optical BK7 원형 원통형 렌즈

명세서
매개변수 범위
직경 범위 Dia.0.7mm-Dia.400mm
곡선 반경의 범위 R1.5-R Infini 등
직경의 공차 +/-0.1, +/-0.01, +/-0.005 등
직경의 표면 람, 1/2 람, 1/4 람, 1/10 람 등
두께 공차 +/-0.1, +/-0.05, +/-0.01 등
중심화 +/-2', +/-1' 등
조리개 N 5, 1 등
불규칙성 ΔN 2, 1, 0.5, 0.2 등
표면 품질 60/40, 40/20, 20/10, 10/5 등
제품개요

레이저 광학의 전문 세계에서는AR 코팅 원통형 오목 렌즈단일 축을 따라 빛을 확장하도록 설계된 중요한 구성 요소입니다. 구면렌즈와 달리원통형 오목 렌즈한 방향으로만 작용하는 평면 오목 프로파일을 가지고 있어 원형 레이저 빔을 정밀하고 긴 선으로 변환합니다. 고효율 코팅의 통합으로AR 코팅 원통형 오목 렌즈광 처리량을 최대화하고 기생 반사를 최소화하여 코팅되지 않은 버전보다 훨씬 뛰어납니다.

우리의AR 코팅 원통형 오목 렌즈고정밀 이미징 및 스캐닝 요구 사항을 충족하도록 설계되었습니다. 광대역 반사 방지(BBAR) 또는 V-Coat를 적용하여원통형 오목 렌즈, 표면 반사율을 약 4%에서 0.5% 미만으로 줄입니다. 이 향상된 기능은 다음을 보장합니다.AR 코팅 원통형 오목 렌즈이는 신호 대 잡음비와 레이저 전력 유지가 가장 중요한 응용 분야에 필수적인 최대 에너지 효율성을 유지합니다. 모든AR 코팅 원통형 오목 렌즈우리는 엄격한 광학 테스트를 거쳐 곡률과 코팅 균일성이 글로벌 산업 표준을 충족하는지 확인합니다.

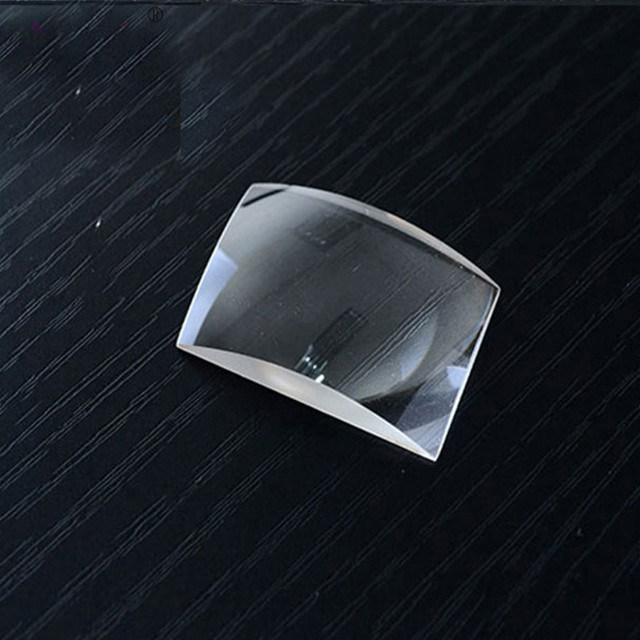

AR Coated Cylindrical Concave Lens product image
응용 프로그램 및 장점

그만큼AR 코팅 원통형 오목 렌즈현대 포토닉스의 초석입니다. 아래에서는 기능적 이점과 실제 구현에 대해 간략하게 설명합니다.

  • 최적화된 레이저 라인 생성:주요 역할은AR 코팅 원통형 오목 렌즈3D 스캐닝 및 정렬을 위한 고품질 레이저 라인을 생성하는 것입니다.
  • 최소화된 고스트 이미지:특수 코팅은 표준 원통형 오목 렌즈를 자주 괴롭히는 내부 반사를 제거하여 깨끗하고 고스트 없는 출력을 보장합니다.
  • 아나모픽 빔 쉐이핑:다이오드 레이저 시스템에서는AR 코팅 원통형 오목 렌즈광원의 고유 난시를 교정하여 대칭적인 빔 프로파일을 생성하는 데 사용됩니다.
  • 광범위한 응용 분야:
    • 3D 비전 및 계측:산업 검사에서 구조화된 조명 패턴용 렌즈 활용
    • 광학 데이터 저장:읽기/쓰기 헤드의 레이저 다이오드를 관리하기 위한 정밀 원통형 렌즈 구현
    • 분광학:렌즈는 강도를 잃지 않고 선형 센서 어레이 전체에 빛을 확산시키는 데 도움이 됩니다.
    • 생명 과학:원통형 렌즈를 사용하여 형광 현미경 검사를 위한 얇은 "광 시트" 생성
Cylindrical lens applications diagram
자주 묻는 질문
Q1: 원통형 오목 렌즈에 "AR 코팅"이 특히 중요한 이유는 무엇입니까?
답변:왜냐하면원통형 오목 렌즈고정밀 레이저 설정에 자주 사용되는 반사로 인해 레이저 다이오드로 백피드가 발생하거나 간섭 패턴이 생성될 수 있습니다. 안AR 코팅 원통형 오목 렌즈이러한 문제를 사실상 제거하여 렌즈 시스템의 전체 투과율을 99% 이상으로 높입니다.
Q2: ±0.005mm 공차는 AR Coated Cylindrical Concave Lens에 어떤 영향을 미치나요?
답변:소형 레이저 모듈에서는AR 코팅 원통형 오목 렌즈완벽하게 정렬되어야 합니다. ±0.005mm 직경 허용 오차는 렌즈가 마운트에 단단히 고정되도록 보장하여 레이저 라인을 기울일 수 있는 기계적 드리프트를 방지합니다.
Q3: AR 코팅 원통형 오목 렌즈에 사용할 수 있는 파장 범위는 무엇입니까?
답변:우리는 맞춤형 코팅을 제공합니다.AR 코팅 원통형 오목 렌즈UV(266nm)부터 IR(10.6μm)까지 다양합니다. 각 렌즈는 가능한 가장 낮은 반사율을 보장하기 위해 특정 작동 대역에 최적화되어 있습니다.
Q4: Fused Silica AR Coated Cylindrical Concave Lens에서 40/20 표면 품질을 얻을 수 있나요?
답변:예. 당사는 원통형 렌즈의 고정밀 연마를 전문으로 합니다. UV 용도의 경우AR 코팅 원통형 오목 렌즈40/20 또는 심지어 20-10 스크래치 발굴을 갖춘 용융 실리카로 제작된 것이 당사 생산 라인의 표준입니다.
Q5: AR 코팅 원통형 오목 렌즈의 축 정렬을 어떻게 확인합니까?
답변:모든AR 코팅 원통형 오목 렌즈실린더 축이 렌즈 가장자리와 완벽하게 평행한지 확인하기 위해 광학 중심점 게이지를 사용하여 검사하여 렌즈가 일직선으로 벗어나지 않는 선을 투사하는지 확인합니다.
회사 정보

Shanghai Advance Optical-Electronics Technology Co., Ltd.는 기술 기반의 생산 기업으로 2009년 9월에 공식적으로 설립되었습니다. 공장 부지는 상하이 칭푸 산업 단지에 위치해 있으며 상하이 홍차오 국제공항에서 차로 단 30분 거리에 있습니다.

이 회사는 광학 산업의 여러 우수한 기술자를 모아 광학 기계 및 전기 설계, 가공 및 판매 서비스와 같은 포괄적인 지원 기능을 갖추고 있습니다. 우리는 각 고객에게 고품질의 편리한 제품과 서비스를 진심으로 제공합니다.

사업 범위:광학 기계 및 전기 모듈 개발, 정밀 광학 요소 처리, 카메라 렌즈 설계 및 처리, 광학 설계 및 광 경로 최적화 솔루션, 기술 상담 및 애프터 서비스.

신청 분야:머신 비전, 인공 지능, 생물 의학, 스마트 시티, 고급 모니터링, 테스트 장비, 장비, 레이저 에칭, 특수 조명, 과학 연구 기관.

회사 이점:

  • 종합적인 설계, 생산, 판매 역량으로 고객에게 원스톱으로 편리한 조달 서비스 제공
  • 수만 개의 광학 금형 및 샘플을 보유하여 저렴한 비용으로 빠른 교정 서비스 가능
  • 고객의 신제품 연구 및 개발에 조기에 참여하여 프로젝트를 보다 효율적으로 만들 수 있는 실현 가능한 계획과 제안을 제공하는 능력
